原子層レベルの金属シールドで高温超伝導から「ノイズ」を シャットアウト
― 理想的な高温超伝導層を実現 ―
東京大学
東京理科大学
上智大学
発表のポイント
- 3層型銅酸化物高温超伝導体において、外側のCuO2面だけを高伝導な金属状態にすることで、電荷供給層から伝わる乱れを遮断し、理想的なCuO2超伝導面を実現しました。
- 超伝導ケーブルにおける金属シールドの設計思想を結晶内部の原子層レベルへ応用した「金属シールド（遮蔽効果）」によって、超伝導コヒーレンスを飛躍的に向上させました。
- 理論研究で仮定されてきた理想的な超伝導層を実験的に実現することで、乱れの影響を受けた実験と理論との隔たりを埋め、両者を同一の舞台で比較できる道を拓きました。
本研究では、3層型銅酸化物高温超伝導体において、外層を金属シールド、内層を超伝導とする原子層ごとの役割分担を実現し、超伝導を乱れ（ノイズ）から保護することで、超伝導性能を飛躍的に向上させた。
発表概要
東京大学物性研究所の鄭 峻赫（ジョン・ジュンヒョク）大学院生（同大学大学院理学系研究科物理学専攻博士課程）、近藤猛准教授の研究グループは、東京理科大学先進工学部電子システム工学科の常盤和靖教授、上智大学理工学部機能創造理工学科の酒井志朗准教授、東京理科大学先進工学部物理工学科の遠山貴巳教授らの協力のもと、3層型銅酸化物高温超伝導体（注１）の電子状態を角度分解光電子分光（ARPES）（注２）により詳細に観測し、外側のCuO2面（注３）だけを高伝導な金属状態へ制御することで、結晶内部に原子層レベルの「金属シールド」を構築し、乱れから保護された理想的なCuO2超伝導面を初めて実現しました。
銅酸化物高温超伝導体では、電荷供給層（注４）からCuO2面へキャリア（電荷）が供給されることで超伝導が発現します。しかし同時に、電荷供給層に存在する原子レベルの乱れ（ディスオーダー）（注５）が、超伝導にとっての「ノイズ」としてCuO2面へ伝わり、本来の超伝導電子状態を乱してしまいます。これまで主に研究されてきた1層型および2層型銅酸化物では、すべてのCuO2面が電荷供給層と直に接しているため、この乱れの影響を避けることができませんでした。一方、3層型銅酸化物では、中央のCuO2面が外側のCuO2面に挟まれていますが、内側・外側のすべてのCuO2面が超伝導状態にあるため、層間で超伝導電子が混ざり合い、理想的なCuO2超伝導面を実現することはできませんでした。
本研究では、外側のCuO2面だけを高伝導な金属状態へ変化させ、外層を金属シールド、内層を超伝導とする原子層ごとの役割分担を実現しました。金属化した外層は電荷供給層から伝わる乱れを原子層レベルで遮断し、内側のCuO2超伝導面に理想的な電子環境を実現しました。その結果、超伝導コヒーレンス（注６）を飛躍的に向上させました。
本成果は、超伝導ケーブルで金属シールドが外部ノイズから超伝導を守る設計思想を結晶内部の原子層レベルへ応用した初めての成果です。これにより、高温超伝導研究に新しい材料設計指針を示すとともに、乱れの影響を受ける実験と理想系を仮定する理論との間に長年存在していた隔たりを埋め、実験と理論を同一の舞台で直接比較できる新たな研究基盤を築きました。本成果は、高温超伝導発現機構の解明を大きく前進させるとともに、より高性能な超伝導材料や新しい量子材料の設計へ道を拓くことが期待されます。
本成果は、Nature Communications誌（現地時間7月14日）に掲載されました。
発表内容
〈研究の背景〉
銅酸化物高温超伝導体は、1986年の発見以来、液体窒素温度を超える高い超伝導転移温度を示すことから、その発現機構の解明は物性物理学における最も重要な研究課題の一つとなっています。しかし、その発現機構は現在も完全には解明されていません。
その大きな理由の一つが、「ディスオーダー（原子レベルの乱れ）」の存在です。銅酸化物では、超伝導を実現するために電荷供給層からキャリアを導入します。一方で、その電荷供給層は電子状態へランダムな乱れも与えます。その結果、電子状態が乱され、超伝導本来の電子状態を直接観測することが難しくなります。一方、多くの理論研究では、このような乱れを含まない理想的なCuO2面を仮定して超伝導機構を議論しているため、理論と実験を直接比較することが容易ではありません。

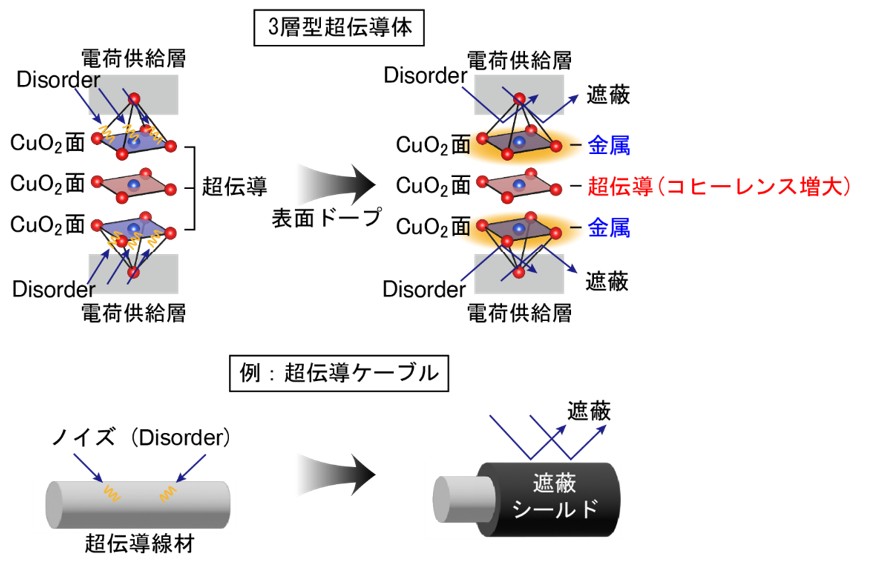

本研究グループは、この問題を解決する新しい方法として、「金属シールド」という身近な技術に着目しました。送電ケーブルや高速通信ケーブルでは、金属シールドによって外部からの電磁ノイズを遮断し、電流や信号を安定に伝えています。もし、この考え方を結晶内部の原子層レベルへ応用できれば、電荷供給層から超伝導層へ伝わるディスオーダーも遮断でき、理想的な超伝導面を実現できるのではないかと着想しました。
〈研究の内容〉
本研究では、このアイデアを実現するため、単位胞内に3枚のCuO2面を持つ3層型銅酸化物高温超伝導体に着目しました（図１）。この物質では、中央の内側CuO2面が両側の外側CuO2面に挟まれているため、外側CuO2面を遮蔽層として利用できる可能性があります。しかし通常は、内側・外側のすべてのCuO2面が超伝導状態にあるため、超伝導電子が層の間を行き来することで、電荷供給層からの乱れも内側のCuO2面へ伝わり、理想的なCuO2超伝導面を実現することはできませんでした。
そこで本研究では、試料表面から外側のCuO2面へ集中的にキャリアを注入することで、外側のCuO2面だけを高伝導な金属状態へと変化させました（図２）。これにより、もともと超伝導状態同士で結び付いていた内側・外側のCuO2面間の混成をほぼ断ち切り、外層を金属シールド、内層を超伝導とする原子層ごとの役割分担を実現しました。角度分解光電子分光により電子状態を詳細に調べた結果、金属化した外側CuO2面が電荷供給層から伝わるディスオーダーをほぼ完全に遮断し、原子層レベルの金属シールドとして機能していることが分かりました。これは、送電ケーブルや高速通信ケーブルで利用されている金属シールドと同じ設計思想が、結晶内部の原子1層という極めて小さなスケールで実現したことを意味します。その結果、中央の内側CuO2超伝導面では、乱れの影響をほとんど受けない理想的な電子環境が実現しました。
実際に、図３に示すように、中央のCuO2超伝導面から観測される超伝導スペクトル（注７）は、明瞭な超伝導ギャップ（注８）を保ったまま従来の銅酸化物高温超伝導体と比べて著しくシャープになりました。これは、超伝導電子が互いに足並みを揃えて運動する性質（コヒーレンス）が飛躍的に向上したことを示しています。すなわち、理論研究で長年仮定されてきた「乱れのない理想的なCuO2超伝導面」が実験的に初めて実現されたことを意味します。
本研究は、送電ケーブルや高速通信ケーブルなどで広く利用されている金属シールドという工学的な設計思想を、結晶内部の原子層レベルへ応用した初めての成果です。これにより、高温超伝導研究に新しい材料設計指針を示すとともに、理論研究で長年仮定されてきた理想的なCuO2超伝導面を実験的に実現し、これまでディスオーダーによって隔てられていた実験と理論を同一の舞台で直接比較できる新たな研究基盤を築きました。本成果は、高温超伝導発現機構の解明を大きく前進させるだけでなく、より高性能な超伝導材料や新しい量子材料を設計するための新しい指針となることが期待されます。
〈今後の展望〉
本研究によって、これまで高温超伝導研究の大きな障害となっていたディスオーダー（原子レベルの乱れ）の影響を原子層レベルで取り除き、理論研究で長年仮定されてきた理想的なCuO2超伝導面を初めて実験的に実現しました。これにより、これまでディスオーダーによって隠されていた高温超伝導本来の電子状態を直接観測できるだけでなく、理論と実験を同一の舞台で直接比較できる新たな研究基盤が築かれました。
また、本研究で実証した「原子層レベルの金属シールド」という概念は、送電ケーブルや高速通信ケーブルで広く利用されている金属シールドの設計思想を結晶内部へ応用した新しい材料設計手法です。この考え方は銅酸化物高温超伝導体にとどまらず、強相関電子系や量子材料など、ディスオーダーが物性を左右する幅広い物質群へ展開できる可能性があります。
今後は、この理想的なCuO2超伝導面を用いることで、高温超伝導発現機構に関する理論をこれまでにない精度で直接検証できるようになると期待されます。本成果は、高温超伝導発現機構の解明を大きく前進させるだけでなく、原子層レベルの金属シールドという新しい材料設計概念を切り拓き、より高性能な超伝導材料や新しい量子材料の創製につながることが期待されます。

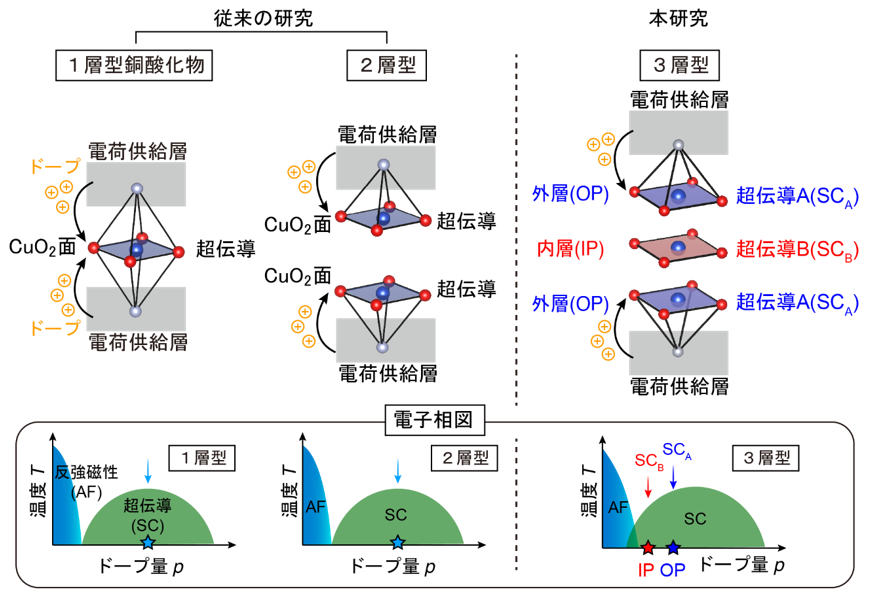

図１：従来の1層型・2層型銅酸化物と本研究の3層型銅酸化物の違い。
従来の1層型・2層型銅酸化物高温超伝導体では、すべてのCuO2面が電荷供給層と直に接しているため、キャリアの供給と同時にディスオーダー（原子レベルの乱れ）の影響を必然的に受ける。このため、実験で観測される超伝導状態と、理論研究で仮定される乱れのない理想的なCuO2超伝導面との間には長年隔たりが存在していた。一方、3層型銅酸化物では、外層（OP）と内層（IP）への電荷分布が自然に分かれることで、最適ドープ（注９）に近い外層超伝導（SCA）と低ドープの内層超伝導（SCB）という二種類の超伝導層が一つの結晶中に原子層ごとに形成される。下段は、それぞれのCuO2面に対応する電子相図を模式的に示している。通常の状態では、SCAとSCBの超伝導電子が混じり合うため、電荷供給層からの乱れが内層へも伝わってしまう。

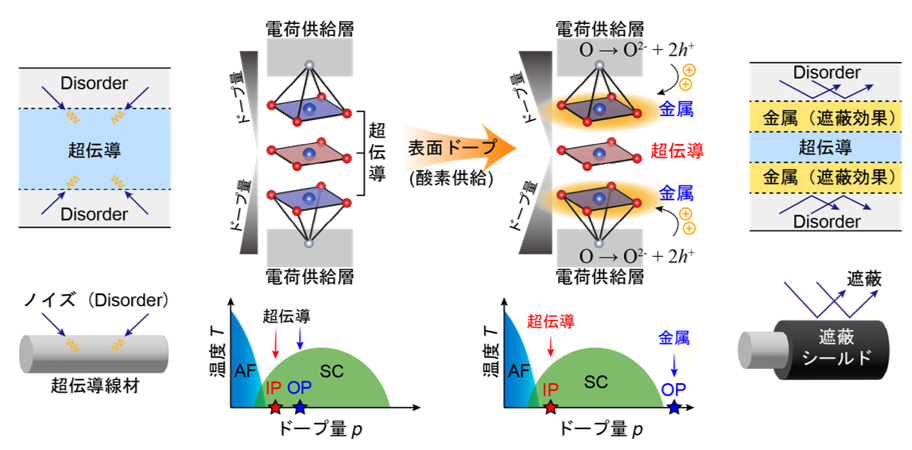

図２：本研究で実現した「原子層レベルの金属シールド」と理想的なCuO2超伝導面。
表面への酸素供給によって外層（OP）だけを集中的にキャリアドープ（注１０）することで、超伝導相の外に位置するオーバードープ（注９）状態となり、高伝導な金属状態へ変化させた。これにより、外層を金属シールド、内層を超伝導とする原子層ごとの役割分担を実現した。金属化した外層は電荷供給層から伝わるディスオーダーを遮蔽する「原子層レベルの金属シールド」として機能し、内層に乱れから保護された理想的なCuO2超伝導面を実現した。右下は、この概念が超伝導ケーブルを金属シールドで保護する仕組みと対応していることを模式的に示している。

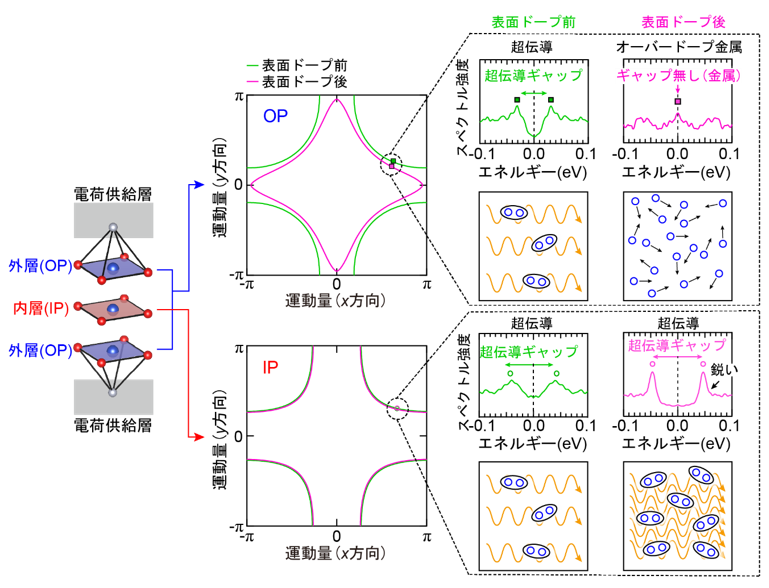

図３：角度分解光電子分光（ARPES）が明らかにした外層の金属化と理想的なCuO2超伝導面の実現。
表面への酸素供給前後の電子状態を角度分解光電子分光（ARPES）によって比較した。表面ドープ後、外層（OP）のフェルミ面（注１１）は大きく変化し、超伝導ギャップが消失して、高伝導な金属状態へと変化した。一方、内層（IP）のフェルミ面はほとんど変化せず、超伝導状態は維持された。さらに、内層の超伝導スペクトルは著しくシャープになり、超伝導電子が互いに足並みを揃えて運動する性質（コヒーレンス）が飛躍的に向上したことが分かった。これらの結果は、金属化した外層が原子層レベルの金属シールドとして機能し、電荷供給層から伝わるディスオーダーを遮蔽することで、内層に乱れから保護された理想的なCuO2超伝導面が実現したことを実験的に示している。
